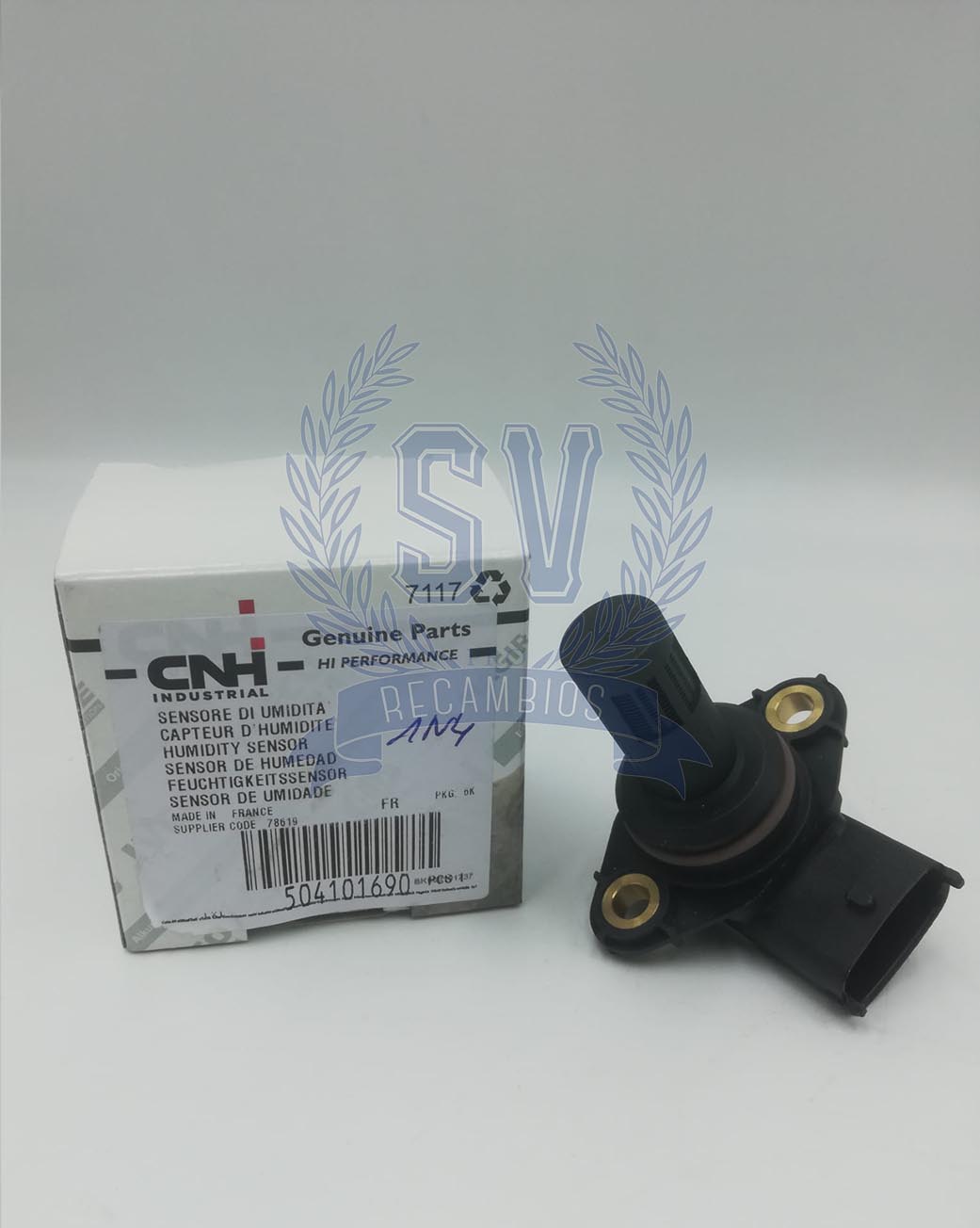

504101690 SENSOR HUMEDAD

SENSOR HUMEDAD IVECO

Este tipo de sensor está comúnmente asociado a sistemas de aire comprimido, especialmente en el secador de aire o depósito de aire, aunque también puede estar presente en el circuito de AdBlue (SCR).

---

✅ ¿Qué es el sensor de humedad?

Es un sensor diseñado para detectar la cantidad de humedad (agua) presente en un sistema. En los camiones IVECO, su función más habitual es:

• Proteger los sistemas neumáticos del camión (frenos, suspensión neumática, etc.).

• Ayudar a controlar la calidad del aire comprimido.

• En algunos modelos, controlar la calidad del AdBlue, ya que la presencia de agua puede afectar su eficiencia.

---

🔧 ¿Dónde se encuentra?

1. Sistema neumático:

   • En el secador de aire o en la válvula multifunción (como la TEBS/EBS).

   • Mide la humedad del aire comprimido.

   • Puede trabajar junto con un sensor de temperatura y presión.

2. Sistema SCR (AdBlue):

   • En algunos modelos Euro 6, mide la calidad del AdBlue (contenido de urea) y detecta agua o dilución.

---

⚙️ ¿Cómo funciona?

1. El sensor contiene un elemento capacitivo o resistivo que reacciona a la humedad.

2. A medida que cambia la humedad del aire o del líquido (en el caso del AdBlue), varía una señal eléctrica.

3. Esa señal es enviada a la ECU (motor o frenos).

4. Si detecta niveles altos de humedad, puede:

   • Activar la purga automática del secador de aire.

   • Registrar un fallo o aviso.

   • En el caso del SCR, detener la inyección de AdBlue o dar fallo de calidad.

---

🚨 Síntomas de fallo

• Testigo de frenos, aire o motor encendido.

• Acumulación de agua en los depósitos de aire.

• Pérdida de presión en el sistema neumático.

• Mensaje de “calidad de AdBlue incorrecta” si aplica al SCR.

• Activación del modo emergencia en frenado o motor.

---

🛠️ Diagnóstico

Con diagnosis (EBS, motor o SCR según el sistema):

• Se pueden leer los valores de humedad (%).

• Códigos comunes:

  • C1116 (Knorr-Bremse): sensor humedad defectuoso.

  • P2BAD (en AdBlue): calidad incorrecta por dilución.

  • C1132: error sensor de humedad en válvula de secado.



Ejemplo:

Modelo > EUROCARGO 160E22 E6

Bastidor > 2549352

Lámina > 50-83-75
